Das Vermächtnis der beliebtesten Halbleiter aus den 1970er Jahren

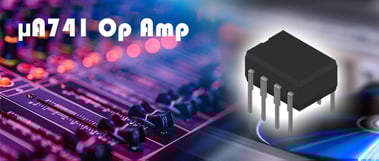

Aufbauend auf der Serie „Halbleiter der 1970er Jahre“ von Rochester Electronics fahren wir mit einem weiteren Meilenstein unter den Operationsverstärkern fort und sprechen heute über den μA741. Der μA741 wurde von Dave Fullagar von Fairchild entwickelt und war nur ein Jahr vor dem im letzten Monat vorgestellten Operationsverstärker, dem LM108, in Betrieb. Der LM108 wurde von Bob Widlar entwickelt, als er 1969 bei National Semiconductor tätig war.
Der μA741 ist nicht der erste monolithische Operationsverstärker. Diese Ehre gebührt dem μA702, der 1963 auch von Bob Widlar entwickelt wurde. Der μA741 war zwar nicht so leistungsfähig wie der LM108, aber er gilt als das Produkt, das die Popularität und Akzeptanz des Operationsverstärkers als Standard-Schaltkreiskomponente aufgrund seiner benutzerfreundlichen Funktionen festigte.
Was den μA741 im Vergleich zur Konkurrenz so benutzerfreundlich machte, war die Integration des 30pF-Frequenzkompensationskondensators auf dem Chip. Heute ist das in der Branche gängige Praxis, aber damals war nur die Prozesstechnologie von Fairchild dazu in der Lage war. Diese Benutzerfreundlichkeit führte dazu, dass der μA741 der beliebteste Operationsverstärker aller Zeiten wurde!
Der μA741 wurde zu einer Ikone im Bereich der Operationsverstärker und jedes Unternehmen bot seine eigene Version dieses Designs an, einschließlich Einzel-, Doppel- (Motorola MC1558/1458 mit zwei unabhängigen monolithischen Operationsverstärkern) und Vierfachversionen (Motorola MC4741 und National LM148 mit vier unabhängigen monolithischen Operationsverstärkern). Der μA741 war ein Meilenstein, der Generationen von Nachfolgekomponenten hervorbrachte, die auch heute noch die Pinbelegung des Gehäuses nachahmen, um die Austauschkompatibilität zu gewährleisten.
Analog Devices führte 1973 eine leistungsstärkere Version ein, den AD741. Der Einfluss des μA741 war so groß, dass seine Design-Architektur als Modell in Lehrbüchern über bipolare Analogschaltungen gelehrt wurde.
Rochester Electronics hat auch heute noch den allgegenwärtigen und legendären μA741 und seine Derivate in einer Vielzahl von Kunststoff- und hermetischen Gehäusen in Einzel-, Doppel- und Vierfachkonfigurationen auf Lager und montiert sie.
Wir hoffen, dass Ihnen der neueste Teil unserer Serie gefallen hat.
In den nächsten Monaten erfahren Sie mehr!
